– Soojuspumbad saab ühendatud kaskaadi.
– Kaskaadühenduseks on vaja ainult üks sisemoodul ja üks juhtplokk.
– Võimalik ühendada kaks kuni neli erinevat välismoodulit.
– Mitme välisseadme kasutamine võimaldab kütta kuni 2500 m2 ruume.
| VÄLISMOODUL | MITSUBISHI ELECTRIC ZUBADAN
|
|
| Kütmine | -280C | |
| Tarbevee temperatuur | kuni +60 °C | |
| Jahutamine
Outdoor unit |
kuni +46 °C | |
| Välismoodul | PUHZ- SHW140YHA
|
PUHZ- SHW230 YKA |
| Välismooduli kood | 10705 | 10730 |
| Küttevõimsus (kW)
Minimal/Nominal/Maximal |
5,5/14/16,4 | 11,4/23/27,9 |
| Köetav pindala (A-15/W35) | 350 m2 | 575 m2 |
| C.O.P. (A7/W35) | 4,82 | 4,5 |
| Toitepinge | 3Ph/400 V | 3Ph/400 V |
| Voolukaitse | 3×16 A | 3×32 A |
| Toitekaabel | 5×2,5 mm2 | 5×6 mm2 |
| Külmaainetorustiku ühenduste läbimõõt | 3/8”, 5/8” | 1/2”, 3/4” |
| Maksimaalne kõrguste erinevus IU-OU(m) | 30 | 30 |
| Külmaainetorustiku pikkus IU-OU (m) | 2 – 75 | 2-80 |
| Sisaldab eeltäidetud külmaainet (m) | 30 | 30 |
| Külmaaine lisaks eeltäidetud kogusele (g/m) | 60 | 120 |
| Kütte nominaalne vooluhulk (l/min) | 40,1 | 65,9 |
| Kaal | 134kg | 148 kg |
| Gabariidid W×D×H (cm) | 95×33×135 | 105×33×134 |
| Valige sise- ja välismoodul | MONO M VERSIOON
2-4×8 Tsirkulatsioonipumpa – energia klass A. 16 kW
|
MONO L VERSIOON
2-4×8 Tsirkulatsioonopumpa- energia klass A. 23 kW
|

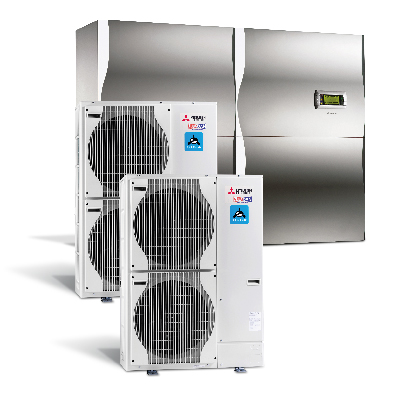

| SISEMOODUL +
2 VÄLISMOODULIT
|
MONO 2 M
outdoor units |
MONO 2L |
| Toote kood (komplekt) | 10721 + 2 sisemoodulit | 10722+ 2 sisemoodulit |
| Küttevõimsus
(välisüksuste toodangu summ) |
16-28 kW | 31-46 kW |
| Köetav pindala (A-15/W35)5 | 400-700 m2 | 775-1.150 m2 |
| Külmaainetorustiku ühenduste läbimõõt | 2× 3/8″, 5/8″ | 2× 1/2”, 3/4” |
| Küttesüsteemiga ühenduste mõõtmed | 6/4″ | 6/4” |
| Sisseehitatud tsirkulatsioonipump | 2× Tsirkulatsioonipumpa,
energia klass A |
2×Tsirkulatsioonipumpa,
energia klass A |
| Soojusvaheti | 2× Swep | 2× Swep |
| Sisemooduli mõõtmed (HxWxD) | 900×600×400 mm | 900×600×400 mm |
| Kaal | 95 kg | 105 kg
|
| SISEMOODUL +
3 VÄLISMOODULIT
|
MONO 3 M
|
MONO 3L |
| Toote kood | 10723 + 3 välismoodulit | 10724 + 3 välismoodulit |
| Küttevõimsus
(välisüksuste toodangu summ) |
24-42 kW | 39-69 kW |
| Köetav pindala (A-15/W35) | 600-1.050 m2 | 975-1.725 m2 |
| Külmaainetorustiku ühenduste läbimõõt | 3× 3/8″, 5/8″ | 3× 1/2”, 3/4” |
| Küttesüsteemiga ühenduste mõõtmed | 2″ | 2” |
| Sisseehitatud tsirkulatsioonipump | 3× Tsirkulatsioonipumpa – energia klass A | 3×Tsirkulatsioonipum-pa – energia klass A |
| Soojusvaheti | 3× Swep | 3× Swep |
| Sisemooduli mõõtmed (HxWxD) | 900×1200×400 mm | 900×1200×400 mm |
| Kaal | 160 kg | 175 kg
|

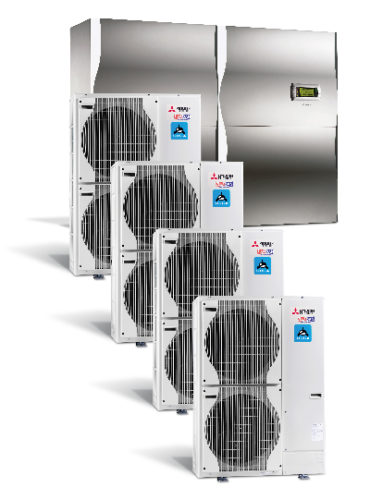

| SISEMOODUL +
4 VÄLISMOODULIT |
MONO 4 M
outdoor units |
MONO 4 L |
| Toote kood | 10724 + 4 välismoodulit | 10726 + 4 välismoodulit |
| Küttevõimsus
(välisüksuste toodangu summ) |
32-56 kW | 47-92 kW |
| Köetav pindala (A-15/W35) | 800-1.400 m2 | 1.175-2.300 m2 |
| Külmaainetorustiku ühenduste läbimõõt | 4× 3/8″, 5/8″ | 4× 1/2”, 3/4” |
| Küttesüsteemiga ühenduste mõõtmed | 2″ | 2” |
| Sisseehitatud tsirkulatsioonipump | 4× Tsirkulatsioonipumpa – energia klass A | 4×Tsirkulatsioonipum-pa – energia klass A |
| Soojusvaheti | 4× Swep | 4× Swep |
| Sisemooduli mõõtmed (HxWxD) | 900×1200×400 mm | 900×1200×400 mm |
| Kaal | 190 kg | 210 kg |
