– Soojuspumbad saab ühendatud kaskaadi.

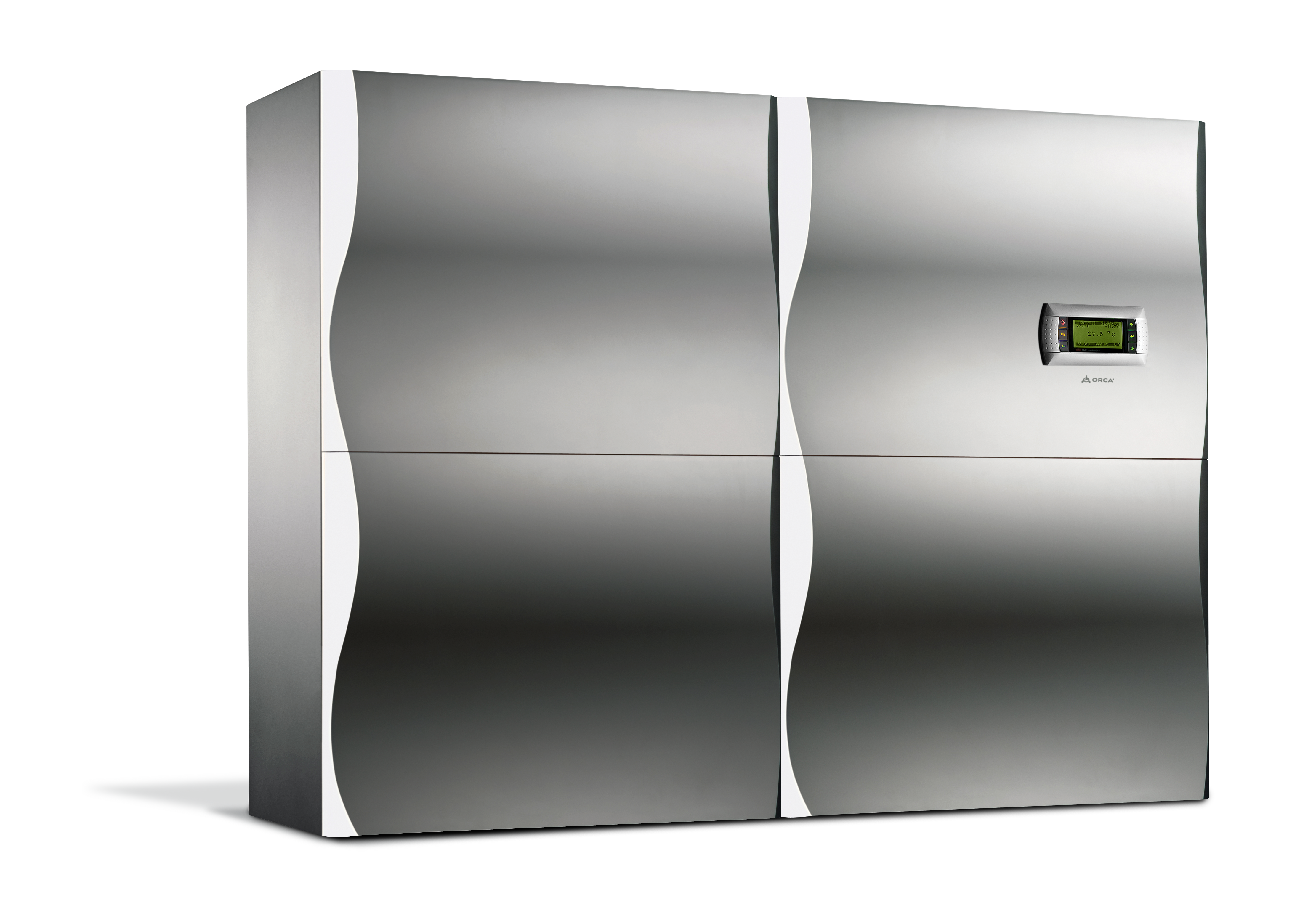

– Kaskaadühenduseks on vaja ainult üks sisemoodul ja üks juhtplokk.
– Võimalik ühendada kaks kuni neli erinevat välismoodulit.
– Mitme välisseadme kasutamine võimaldab kütta kuni 2500 m2 ruume.
| VÄLISMOODUL | MITSUBISHI ELECTRIC
ZUBADAN SILENT |
|
| Kütmine | -280C | |
| Tarbevee temperatuur | kuni +60 °C | |
| Jahutamine
Outdoor unit |
kuni +46 °C | |
| Välismoodul | PUHZ-
SHW80YAA |
PUHZ-
SHW112YAA |
| Välismooduli kood | 11657 | 11654 |
| Küttevõimsus (kW)
Minimal/Nominal/Maximal |
4,4/8/12,3
|
5,0/11/13,3 |
| Köetav pindala (A-15/W35) | 200 m2 | 280 m2 |
| C.O.P. (A7/W35) | 4,65 | 4,46 |
| Toitepinge | 3Ph/400 V | 3Ph/400 V |
| Voolukaitse | 3×16 A | 3×16 A |
| Toitekaabel | 5×2,5 mm2 | 5×2,5 mm2 |
| Külmaainetorustiku ühenduste läbimõõt | 3/8”, 5/8” | 3/8”, 5/8” |
| Maksimaalne kõrguste erinevus IU-OU(m) | 30 | 30 |
| Külmaainetorustiku pikkus IU-OU (m) | 2 – 75 | 2 – 75 |
| Sisaldab eeltäidetud külmaainet (m) | 30 | 30 |
| Külmaaine lisaks eeltäidetud kogusele (g/m) | 60 | 60 |
| Kütte nominaalne vooluhulk (l/min) | 22,9 | 32,1 |
| Kaal | 120 kg | 134 kg |
| Gabariidid W×D×H (cm) | 95×33×135 | 95×33×135 |
| Valige sise- ja välismoodul | MONO M VERSIOON
2-4×8 Tsirkulatsioonipumpa, energia klass A-16 kW
|
|

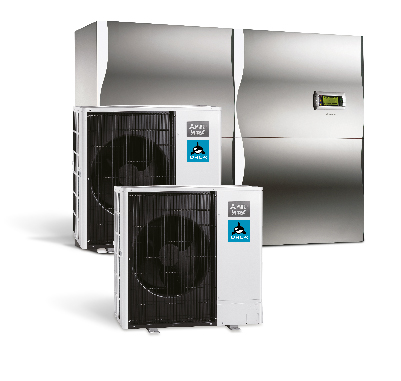

| SISEMOODUL +
2 VÄLISMOODULIT
|
MONO 2 M
outdoor units |
|
| Toote kood (komplekt) | 10721 + 2 välismoodulit | |
| Küttevõimsus
(välisüksuste toodangu summ) |
16-28 kW | |
| Köetav pindala (A-15/W35)5 | 400-700 m2 | |
| Külmaainetorustiku ühenduste läbimõõt | 2× 3/8″, 5/8″ | |
| Küttesüsteemiga ühenduste mõõtmed | 6/4″ | |
| Sisseehitatud tsirkulatsioonipump | 2× Tsirkulatsioonipumpa – energy klass A | |
| Soojusvaheti | 2× Swep | |
| Sisemooduli mõõtmed (HxWxD) | 900×600×400 mm | |
| Kaal | 95 kg | |
| SISEMOODUL +
3 VÄLISMOODULIT
|
MONO 3 M
|
|
| Toote kood | 10723 + 3 välismoodulit | |
| Küttevõimsus
(välisüksuste toodangu summ) |
24-42 kW | |
| Köetav pindala (A-15/W35)5 | 600-1.050 m2 | |
| Külmaainetorustiku ühenduste läbimõõt | 3× 3/8″, 5/8″ | |
| Küttesüsteemiga ühenduste mõõtmed | 2″ | |
| Sisseehitatud tsirkulatsioonipump | 3× Tsirkulatsioonipumpa – energia klass A | |
| Soojusvaheti | 3× Swep | |
| Sisemooduli mõõtmed (HxWxD) | 900×1200×400 mm | |
| Kaal | 160 kg | |

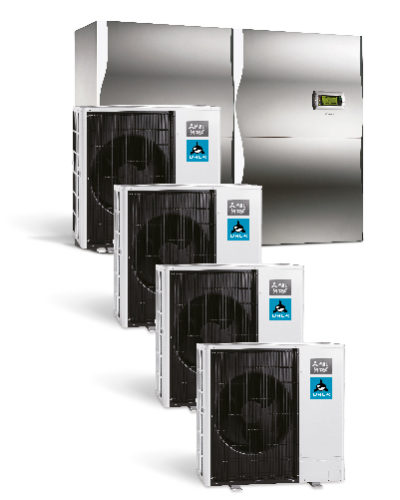

| SISEMOODUL +
4 VÄLISMOODULIT |
MONO 4 M
outdoor units |
|
| Toote kood | 10724 + 4 välismoodulit | |
| Küttevõimsus
(välisüksuste toodangu summ) |
32-56 kW | |
| Köetav pindala (A-15/W35) | 800-1.400 m2 | |
| Külmaainetorustiku ühenduste läbimõõt | 4× 3/8″, 5/8″ | |
| Küttesüsteemiga ühenduste mõõtmed | 2″ | |
| Sisseehitatud tsirkulatsioonipump | 4× Tsirkulatsioonipumpa – energia klass A | |
| Soojusvaheti | 4× Swep | |
| Sisemooduli mõõtmed (HxWxD) | 900×1200×400 mm | |
| Kaal | 190 kg | |
